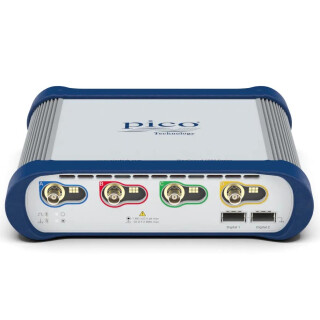

PicoScope 6405E, 4-Kanal- Oszilloskop, 8 Bit, 750MHz, MSO
Mit der PicoScope 6000E- Serie werden die Karten neu gemischt für Ingenieure, die die nächste Generation eingebetteter Systeme auf den Markt bringen!
In Verbindung mit der PicoScope 6- Software bietet die 6000E- Serie Leistung und Funktionen, die die Visualisierung, Analyse und Fehlerbehebung komplexer elektronischer Designs ermöglichen - zu einem großartigen Preis!
Sie ist auch attraktiv für OEM- Kunden, die nach hervorragenden Funktionen zur Erfassung von Wellenformen und einer effektiven Programmierschnittstelle suchen.
Das PicoScope 6405E- Oszilloskop mit fest eingestellter Auflösung bietet eine vertikale Auflösung von 8 Bit bei einer Bandbreite von 750MHz und einer max. Abtastrate von 5GS/s. Vier analoge Kanäle verfügen über das Timing und die Amplitudenauflösung, die Sie benötigen, um Probleme mit der Signalintegrität wie Störungen, Runts, Aussetzer, Rauschen, Verzerrungen und Klingeln aufzudecken.
Bitte beachten Sie: Für die Nutzung der MSO- Funktion (Logikanalysator) ist die zusätzliche Bestellung von 1 oder 2 Stück 8-Kanal- MSO Pods erforderlich!
Eigenschaften:
- 4 Kanäle plus 16 digitale Hochleistungs- Kanäle (MSO)
- Tiefer Speicher: bis 2GS
- Auflösung: 8 Bit
- Schnelle Abtastgeschwindigkeit und USB 3.0- Konnektivität
- Bandbreite: 750MHz
- Leistung und Funktionalität zum Debuggen eingebetteter Systeme der nächsten Generation
- Neues optionales Zubenör: Branchenführendes Sondenhaltersystem
- Bessere Anzeigeleistung und Visualisierungstools - Unterstützung für die neuesten 4K- UHD- Anzeigen
- Aktualisierungsrate: 300.000 Wellenformen pro Sekunde
- Kostenlose PicoScope 6, PicoLog 6 und PicoSDK- Software
- Serielle Bus- Dekodierung (21 Protokolle) und Maskenlimitprüfung
- Hochauflösende Zeitstempelung von Wellenformen
- Über zehn Millionen DeepMeasureTM- Ergebnisse pro Erfassung
- Erweiterte Trigger: Impulsbreite, kleiner Impuls, Fenster, Logik und Ausfall
Typische Anwendungen:
Diese Oszilloskope sind ideal für Konstrukteure, die mit eingebetteten Hochleistungssystemen, Signalverarbeitung, Leistungselektronik, Mechatronik und Automobilkonstruktionen arbeiten, sowie für Forscher und Wissenschaftler, die an Mehrkanal- Hochleistungsexperimenten in Physiklabors, Teilchenbeschleunigern und ähnlichen Einrichtungen arbeiten.
Klassenbeste Bandbreite, Abtastrate und Speichertiefe
Mit einer analogen Bandbreite von 750MHz und einer Echtzeit- Abtastrate von max 5GS/s können die Oszilloskope der PicoScope 6000E- Serie Single-Shot- Impulse mit einer Zeitauflösung von 200ps anzeigen. Die PicoScope 6000E- Serie bietet Ihnen den tiefsten Erfassungsspeicher - insgesamt bis zu 1GS -, der standardmäßig auf jedem Oszilloskop zu jedem Preis verfügbar ist. Mit diesem extrem tiefen Speicher kann das Oszilloskop 200ms- Wellenformen mit einer maximalen Abtastrate von 5GS/s erfassen.
Die SuperSpeed USB 3.0- Schnittstelle und die Hardwarebeschleunigung sorgen dafür, dass das Display auch bei langen Aufnahmen flüssig und reaktionsschnell ist. Die PicoScope 6000E- Serie bietet Ihnen Tools für Wellenformspeicher, Auflösung und Analyse, die Sie benötigen, um strenge Tests der heutigen Hochleistungs- Embedded- Computer der nächsten Generation durchzuführen.
Serielle Bus- Dekodierung und Protokollanalyse
PicoScope kann standardmäßig folgende Protokolldaten dekodieren:
1-Wire, ARINC 429, BroadR-Reach, CAN & CAN-FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, Manchester, Modbus, SENT, SPI, UART (RS-232 / RS-422 / RS-485), und USB 1.1.
Weitere Protokolle befinden sich in der Entwicklung und sind in Zukunft mit kostenlosen Software- Upgrades verfügbar.
Das Grafik- Format zeigt die dekodierten Daten (in Hex, Binär, Dezimal oder ASCII) in einem Datenbus- Timing- Format unterhalb der Wellenform auf einer gemeinsamen Zeitachse an, wobei die Fehlerrahmen rot markiert sind. Diese Bilder können gezoomt werden, um Rausch- oder Signalintegritätsprobleme zu untersuchen.
Das Tabellen- Format zeigt eine Liste der decodierten Frames, einschließlich der Daten und aller Flags Identifikationsnummern. Sie können Filterbedingungen einrichten, um nur die Frames anzuzeigen, an denen Sie interessiert sind, oder nach Frames mit bestimmten Eigenschaften suchen. Die Statistikoption enthüllt detailliertere Informationen zur physischen Schicht, wie z. B. Bildzeiten und Spannungspegel. PicoScope kann auch eine Tabelle importieren, um die Daten in benutzerdefinierte Textzeichenfolgen zu dekodieren.
Klicken Sie auf einen Rahmen in der Tabelle, um die Oszilloskopanzeige zu vergrößern und die Wellenform für diesen Rahmen anzuzeigen.
Technische Daten:
Inhalt des PicoScope 6805E- Oszilloskop- Sets:
1 x PicoScope 6805E PC- Oszillskop
4 x TA437 P2056, 500MHz 10:1 passiver Tastkopf
1 x Schnellanleitung
1 x PS016 12V- Netzteil, Universaleingang
1 x Set von IEC- Netzanschlusskabeln mit versch. Steckern
1 x USB 3.0- Schnittstellenkabel, 1,8m
1 x Lager-/Transportkoffer
Optionales Zubehör:
TA369 8-Kanal- MSO- Pod für die PicoScope 6000E- Serie
TA102 Zweibein- Tastkopf- Positionierhilfe
PQ215 Tastkopf- Halter und Leiterplattenhalter- Set, ohneTastköpfe
PQ217 Tastkopf- Halter- Set mit 4 Tastköpfen
PQ219 8-Kanal- Tastkopf- Halter- Upgrade- Set mit 4 Tastköpfen für die PicoScope 6000E- Serie
TA112 TETRIS 1000, 1GHz- hochohmiger aktiver Tastkopf, Standard- BNC- Anschluss
TA042 100 MHz-, 1400V- Differential- Oszilloskop- Tastkopf, 100:1/1000:1, Standard- BNC- Anschluss
TA043 100 MHz-, 700V- Differential- Oszilloskop- Tastkopf, 10:1/100:1, Standard- BNC- Anschluss
PQ265 A3076 750MHz- Aktiver Oszilloskop- Tastkopf (Set)
