TiePie WiFiScope WS6 DIFF, 4-Kanal, 16Bit, 250MHz differentielles WLAN- Oszilloskop
Dieses leistungsstarke Hochgeschwindigkeits- WiFi- Oszilloskop kombiniert schnelles Sampling von bis zu 1GSa/s mit hohen Auflösungen von 12, 14 und 16Bit und einem großen Speicher von 64MSa auf allen vier Differentialkanälen. Das Oszilloskop unterstützt kontinuierliche Streaming- Messungen von bis zu 200MSa/s und kann über die CMI- Schnittstelle mit anderen Oszilloskopen synchronisiert werden, um ein kombiniertes Mehrkanalmessgerät mit synchronisierter Zeitbasis zu bilden. Die CMI- Schnittstelle ist standardmäßig auf dem WiFiScope WS6 DIFF verfügbar. Optional kann das WiFiScope WS6 DIFF mit SureConnect- Verbindungstest und Widerstandsmessung auf jedem Kanal geliefert werden. Außerdem kann das WiFiScope WS6 DIFF mit der Option SafeGround geliefert werden. Mit SafeGround können Sie die Differenzeingänge des WiFiScope WS6 DIFF in unsymmetrische Eingänge mit Erdungsschutz umwandeln. Sie ermöglicht Messungen mit Standard- Dämpfungs- Tastköpfen und schützt das Oszilloskop, wenn ein Kurzschluss zur Erde entsteht.
Das WiFiScope WS6 ist in 3 Modellen erhältlich, die sich in ihrer Abtastrate unterscheiden. Sie können optional mit erweitertem Pufferspeicher, SureConnect- Funktion, SafeGround- Funktion, EMI- Pre-Compliance- Test und mit erweiterter Garantiezeit bestellt werden. (Bitte bei Bestellung auswählen!)
| WiFiScope WS6 DIFF- Modell |
|
1000 |
500 |
200 |
| Max. Samplingrate: |
|
1GSa/s |
500MSa/s |
200MSa/s |
| Max. Streamingrate: |
|
200MSa/s |
100MSa/s |
40MSa/s |
| Max. Aufzeichnungslänge: |
Standardmodell |
1MSa |
1MSa |
1MSa |
| XM- Option |
256MSa |
256MSa |
256MSa |
Die Flexibilität und Qualität, die das WiFiScope WS6 DIFF bietet, ist unerreicht von jedem anderen Oszilloskop seiner Klasse.
Ausgefeilte Messsoftware
Mithilfe der mitgelieferten Multi Channel Oscilloscope- Software kann das Oszilloskop auch als Datenlogger, Multimeter, Spektrumanalysator und Protokollanalysator verwendet werden.
Neben der Messung im Blockmodus als Oszilloskop kann das WiFiScope WS4 DIFF auch kontinuierliche Streaming- Messungen als Datenlogger durchführen. Dadurch wird ein kontinuierlicher, unterbrechungsfreier Datenstrom zum Computer erzeugt. Die Daten können dann auf dem Bildschirm angezeigt und/oder auf der Festplatte gespeichert werden.
Robustes Industriedesign
Das WiFiScope WS6 DIFF verfügt über ein robustes Design. Sein Gehäuse ist vorne und hinten mit Gummischützern ausgestattet. Diese schützen das WiFiScope WS6 DIFF vor Beschädigungen durch mechanische Stöße. Das Gummi hilft, Stöße zu absorbieren und schützt die Anschlüsse an der Vorder- und Rückseite des WiFiScope WS6 DIFF, die in die geschützte Zone fallen.
Zusätzlich verhindert das Gummi, dass Ihr WiFiScope WS6 DIFF verrutscht. Die Gummischützer haben spezielle Kerben, die das Stapeln von Instrumenten vereinfachen. Es sind Löcher vorhanden, an denen ein Gurt befestigt werden kann, um das Instrument in der Nähe des Testobjekts aufzuhängen.
Differenzielle Eingänge
Das WiFiScope WS6 DIFF verfügt über vier isolierte differenzielle Eingangskanäle. Dies macht es zum idealen Instrument für Messungen in Hochspannungskreisen, Verstärkern, Schaltnetzteilen, Wechselrichtern usw.
Diese Funktion ist wichtig für den Betrieb des WiFiScope WS6 DIFF über eine Ethernet/LAN- oder USB 3.0-Verbindung, sodass keine Gefahr mehr besteht, dass Ihr Oszilloskop Kurzschlüsse verursacht!
SafeGround-Option
SafeGround bietet die Möglichkeit, die Oszilloskop- Eingänge sowohl als Single-Ended- als auch als Differential- Eingänge zu verwenden. Wenn SafeGround aktiv ist und Sie versehentlich eine falsche Verbindung herstellen, die einen Kurzschluss verursacht, trennt SafeGround die Masse des Eingangskanals, ohne das Oszilloskop oder den PC zu beschädigen.
SureConnect-Option
Die SureConnect- Verbindungstestfunktion des WiFiScope WS6 DIFF zeigt Ihnen sofort an, ob Ihre Prüfspitze oder Ihr Clip tatsächlich elektrischen Kontakt herstellt oder nicht. Keine Zweifel mehr, ob Ihre Sonde keinen Kontakt herstellt oder wirklich kein Signal vorhanden ist.
Optionale EMI- Vorabkonformitätsprüfung
Die leistungsstarken Funktionen des WiFiScope WS6 DIFF-1000XMESG EMI-Analysators geben dem Benutzer die Möglichkeit, schnell einen guten EMI- Konformitätstest durchzuführen. Mit diesem kostengünstigen Test werden Zeit und Geld gespart, da zusätzliche Besuche bei teuren EMV- Testeinrichtungen vermieden werden. Das mitgelieferte EMI- Sondenset TP-EMI-HS6 enthält drei Magnetfeldsonden (H- Feld) und eine elektrische Feldsonde (E- Feld). Das Stativ sorgt dafür, dass die Sonden richtig am zu testenden Objekt positioniert werden können.
Synchronisierung mehrerer Instrumente

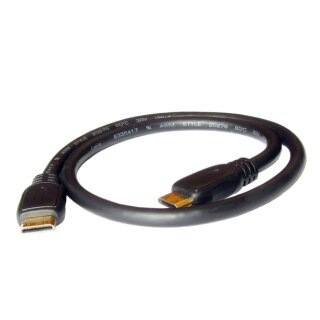

Das WiFiScope WS6 DIFF ist mit einem hochentwickelten CMI- Synchronisierungsbus ausgestattet, der es ermöglicht, mehrere WiFiScopes WS6 DIFF mittels TP-C50H-Kopplungskabel- CMIs miteinander zu verbinden, um sie als kombiniertes und synchronisiertes Instrument zu verwenden. Alle Instrumente messen mit derselben Abtastfrequenz (0ppm Abweichung!). Neben einem Synchronisationsbus enthält das CMI auch einen Triggerbus und einen Detektionsbus. Die maximale Anzahl an Instrumenten ist nur durch die Anzahl der verfügbaren USB- Anschlüsse begrenzt.
Wenn die Instrumente weiter voneinander entfernt sind, aber dennoch kombiniert und synchronisiert werden müssen, kann das Wireless Multi Instrument Synchronization Modul WCMI verwendet werden. Die WCMI- Module werden an den Erweiterungsanschluss der Instrumente angeschlossen und ermöglichen die Synchronisierung von Instrumenten, die bis zu 400 m voneinander entfernt sind.
Hohe Genauigkeit
Das WiFiScope WS6 DIFF misst mit hohen Auflösungen von 14 und 16Bit. Ein mit dem WiFiScope WS6 DIFF gemessenes Signal hat daher eine 256- mal höhere Auflösung als die meisten Standalone- Oszilloskope, die normalerweise eine niedrige Auflösung von 8 oder 9Bit haben. Die hohe Auflösung des Präzisionsoszilloskops WiFiScope WS6 DIFF ermöglicht eine genauere Messung von Signalen, da der Quantisierungsfehler viel geringer ist.
Großer Speicher
Bei Messungen mit hohen Abtastraten ist eine lange Aufzeichnungslänge/ein großer Speicher erforderlich, um ein vollständiges Signal im Erfassungspuffer aufzeichnen zu können. Während die meisten Oszilloskope einen Speicher von 2,5kSa oder 100kSa haben, verfügt das WiFiScope WS6 DIFF über bis zu 256MSa Speicher pro Kanal, abhängig von der gewählten Auflösung und der Anzahl der aktiven Kanäle. Bei einer Messung mit 14Bit- Auflösung und allen vier Kanälen beträgt der verfügbare Speicher 32MSa pro Kanal. Dies gibt dem Benutzer 300- bis 100.000-mal mehr Speicher. Ein großer Speicher hat den Vorteil, dass einmalige schnelle Phänomene genau erfasst oder komplette serielle Kommunikationssignalblöcke auf einmal gemessen werden können. So können beispielsweise komplette serielle Kommunikationen, wie CAN- Bus- Signale, in einem einzigen Datensatz gemessen und anschließend überprüft und analysiert werden.
Bandbreitenbegrenzung
Es scheint vernünftig anzunehmen, dass mehr Bandbreite besser ist, aber eine größere Bandbreite führt zu mehr Rauschen. Um das Rauschen zu reduzieren, können Sie für jeden Kanal des WiFiScope WS6 DIFF einen Bandbreitenbegrenzer einschalten.
WiFi-Verbindung
Die Verwendung eines computerbasierten Oszilloskops war nie einfacher als mit dem WiFiScope WS6 DIFF: Schalten Sie es einfach ein und starten Sie die Software auf dem Computer:
- keine Stromkabel erforderlich, da es batteriebetrieben ist und mit einer voll aufgeladenen Batterie stundenlang betrieben werden kann
- keine Schnittstellenkabel erforderlich, da es WiFi zur Verbindung mit dem Computer verwendet
So können Sie vollständig schwebende Messungen durchführen, die vollständig von Ihrem Computer isoliert sind. Das WiFiScope WS6 DIFF kann in der Nähe jedes möglicherweise schwer erreichbaren Testobjekts oder an beweglichen Objekten platziert werden, wo kabelgebundene Verbindungen nicht möglich sind.
Da das WiFiScope WS6 DIFF nicht mit dem Computer verbunden ist, besteht keine Gefahr, den Computer zu beschädigen.
LAN-Verbindung
Bei Messungen an entfernten Standorten, an denen ein kabelgebundenes Netzwerk verfügbar ist, kann das WiFiScope WS6 DIFF auch über seinen LAN- Anschluss verwendet werden. Messungen können dann von jedem Standort über das Netzwerk durchgeführt werden, ohne dass sich der Computer in der Nähe des Testobjekts befinden muss.
Über seine 1Gbit- LAN- Verbindung kann das WiFiScope WS6 DIFF eine höhere Streaming-Leistung erzielen als über WLAN.
USB 3.0 angeschlossen
Wenn keine drahtlose Messung oder LAN-Messung erforderlich oder möglich ist, kann das WiFiScope WS6 DIFF auch über seinen USB 3.0- Anschluss angeschlossen werden. Dies bietet den Vorteil einer noch höheren Streaming- Leistung. Darüber hinaus kann das WiFiScope WS6 DIFF bei Anschluss über USB über seine CMI- Schnittstelle mit Oszilloskopen kombiniert werden.
Technische Daten:
Lieferumfang:
Das WiFiScope WS6 DIFF wird geliefert mit:
| Transportkoffer: |
BB453 |
| Messgerät: |
WiFiScope WS6 DIFF |
| Messleitungen: |
4 x Messleitungen TP-C812B, Differential BNC auf 4mm Bananenstecker |
| Differentieller Abschwächer: |
4 x Differential- Abschwächer TP-DA10 |
| Krokodilklemmen, groß: |
TP-AC80I - 8-er Set: Grün, Blau, Gelb, Rot, 4 x Schwarz |
| Krokodilklemmen, mittel: |
TP-AC10I - 8-er Set: Grün, Blau, Gelb, Rot, 4 x Schwarz |
| Krokodilklemmen, klein: |
TP-AC5 - 8-er Set: Grün, Blau, Gelb, Rot, 4 x Schwarz |
| Zubehör: |
Erdungs- Kompensationskabel TP-GCC150
Handyscope- / WiFiScope- Steckernetzteil
USB 3.0 Kabel, 1,5m lang
Netzwerk- Kabel 3m lang
Sonden- Kompensationskabel TP-DB9-BNC-30 (nur mit Option SafeGround) |
| Software: |
für Windows 10 / 11, Download über Homepage |
| Treiber: |
für Windows 10 / 11, Download über Homepage |
| Software Development Kit: |
für Windows 10 / 11 und Linux, Download über Homepage |
| Manuals: |
Messgeräte- Anleitung und Software- Anwenderhandbuch als Farbdruck und digital, Download über Homepage |
