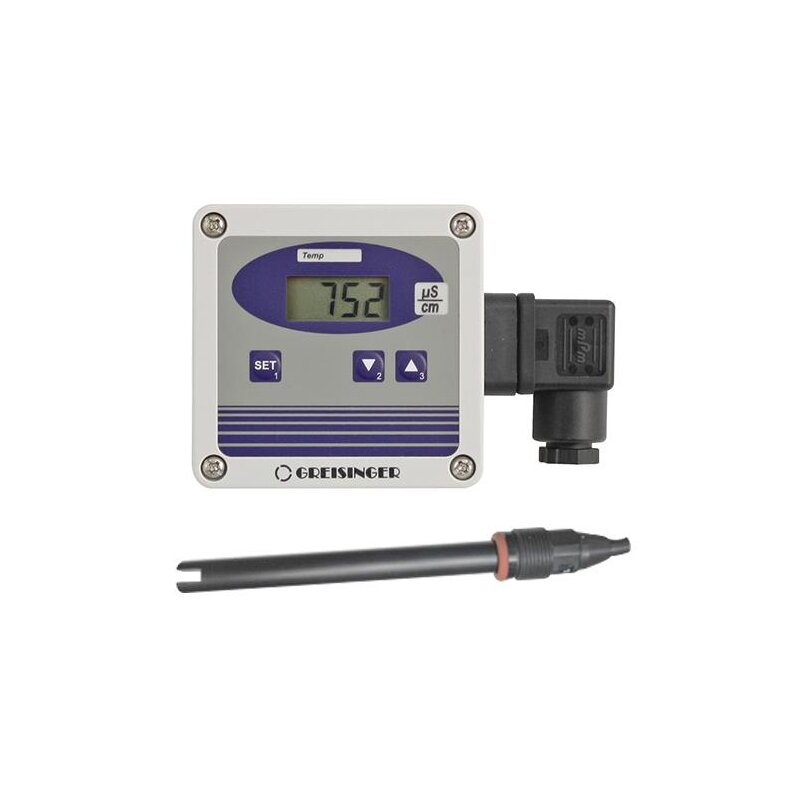

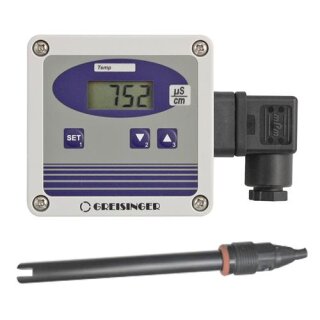

GLMU 200 MP-TR, Leitfähigkeits- Messumformer incl. 2-pol. Messzelle
Galvanisch getrennter LF-Messumformer mit Mikroprozessorsteuerung und erweitertem Funktionsumfang.
Wahlweise können auch Salinität (Salzgehalt von Meerwasser), TdS oder spezifischer Widerstand als Ausgangssignal ausgegeben werden.
Anwendungsgebiete:
- günstige, einfache Leitfähigkeitsmessungen
- Trinkwasserüberwachung
- Fischzucht, Gewässerüberwachung
- Süß- und Seewasser-Aquaristik
Eigenschaften:
- kompakte Leitfähigkeits-Messzelle mit PG13,5- Gewinde
- Ausgangssignal frei skalierbar
- einstellbare Zellkonstante
- Temperaturkompensationsart wählbar
- Vor Ort- Anzeige der Leitfähigkeit oder der Temperatur
- einschiebbare Einheitenetiketten
Technische Daten:
Messbereiche (kundenseitig frei wählbar, bei Bestellung angeben):
Leitfähigkeit: 0,0 ... 200,0 µS/cm
0 ... 2000 µS/cm
0,00 ... 20,00 mS/cm
0,0 ... 200,0 mS/cm
spez. Widerstand: 5,0 ... 100,0 kOhm*cm
0,50 ... 10,00 kOhm*cm
50 ... 1000 Ohm*cm
5,0 ... 100,0 Ohm*cm
TDS: 0,0 ... 200,0mg/l
0 ... 2000mg/l
Salinität: 0,0 ... 70,0
Temperaturmessung: -5,0 ... +140,0°C (Gerät)
0,0 ... +80,0°C (Messzelle)
Messzelle: 2-pol. Messzelle
Standardmesszelle: Leitfähigkeits-Messzelle mit Graphit-Elektroden und integriertem Temperatursensor
Zellkonstante ab Werk ermittelt und voreingestellt.
Messzelle im bruchgeschützten Kunststoffschaft, temperaturbeständig bis +80°C, Ø12mm, Schaftlänge 120mm, ca. 1m langes Anschlusskabel.
Messzelle mit festem PG13,5- Gewinde für Druckanwendungen (bis max. 6 bar)
Genauigkeit: ( bei Nenntemperatur = 25°C )
Leitfähigkeit: ±0,5 % v. Messwert ±0,3% FS
Temperaturmessung: ±0,2°C ±1 Digit
Messzellenanschluss: 7-polige Diodenbuchse
Zellkonstante: K = 0,30 ... 1,20, frei einstellbar
Temperaturkompensation: ( kundenseitig wählbar )
off: keine Kompensation
Lin: lineare Kompensation (von 0,3 ... 3,0%/K)
nLF: nichtlineare Kompensation für natürliche Wasser nach EN27888 (DIN 38404)
Anzeige: ca. 10 mm hohe, 4-stellige LCD-Anzeige
Ausgangssignal: 4 - 20mA (2-Leiter), Standard
0 - 1V oder 0 - 10V (3-Leiter), als Optionen gegen Aufpreis
Galv. Trennung: Eingang galv. getrennt
Hilfsenergie: 12 ... 30VDC (bei Option 0-10 Volt: 18 ... 30VDC)
Verpolungsschutz: 50V dauernd
Zul. Bürde (bei 4-20mA): RA [Ohm] = (Uv [V] - 12V) / 0,02A
Zul. Last (bei 0-10 Volt): RL > 3000 Ohm
Arbeitstemperatur: -25 ... +50°C (Messumformer)
0 ... +80°C (Standardmesszelle)
Lagertemperatur: -25 ... +70°C
Elektr. Anschluss: Winkelstecker nach DIN 43650 (IP65)
Gehäuse: ABS (IP65) ausgenommen Elektroden-Ansteckbuchse
Abmessungen: 82 x 80 x 55mm³, ohne Winkelstecker und Buchse
Befestigung: Mit Befestigungsbohrungen für Wandmontage
Befestigungsabstand: 70 x 50mm² (B x H)
