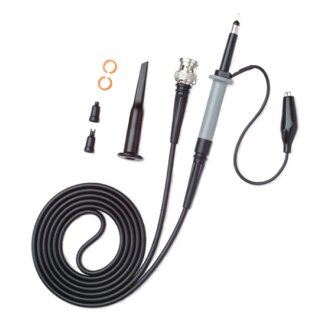

HP-2022, passiver Oszilloskop- Tastkopf, 15MHz, 1:1
Der 1:1- Oszilloskop- Tastkopf HP-2022 ist ein passiver hochohmiger Tastkopf mit 15MHz Bandbreite, der für den Einsatz mit Oszilloskopen mit einer Eingangsimpedanz von 1MΩ mit Nebenschluss von 20pF entwickelt und kalibriert wurde. Der modulare Aufbau ermöglicht einen einfachen Austausch der Hauptteile vor Ort.
Technische Daten:
| Teilerverhältnis: |
1:1 |
| Max. Eingangsspannung: |
600V CAT I / 300V CAT II (DC + AC- Spitzenwert), abfallend mit der Frequenz |
| Eingangswiderstand: |
0Ω plus 1MΩ Oszilloskop- Eingangswiderstand |
| Eingangskapazität: |
46pF plus Oszilloskop- Eingangskapazität |
| Bandbreite: |
DC bis 15MHz |
| Anstiegszeit: |
23ns |
| Sicherheit: |
gemäß EN61010-031 CAT II |
| Kabellänge: |
1,2m |
| Lieferumfang: |
Kanalidentifizierungsclip
Klemmhaken
Erdungskabel
Isolierspitze
IC-Spitze
Messspitze
BNC- Adapter (männlich)
|
