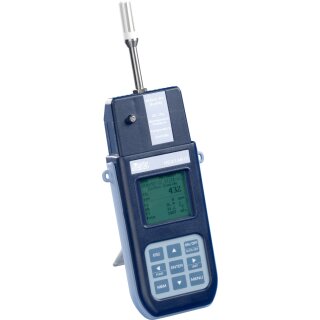

IAQ- Monitor zur Überwachung der Raumluftqualität

Artikelnummer: HD21-ABE-17

Kategorie: Messgeräte

Gleichzeitige Messung von:

Kohlendioxid (CO₂): 0-5.000ppm

Kohlenmonoxid (CO): 0-500ppm

Atmosphärendruck: 750-1.100hPa

Temperatur: -20 bis +60°C

Relativer Feuchte: 0-100% r.F.

1.591,03 €

inkl. 19% MwSt. , zzgl.

Lieferzeit: ca. 3 Wochen
(DE - Ausland abweichend)

Lieferzeit: ca. 3 Wochen
(DE - Ausland abweichend)

IAQ- Monitor zur Überwachung der Raumluftqualität

Der HD21-ABE-17 ist ein tragbares Laborgerät zur Analyse der Raumluftqualität.
Die Messung der Raumluftqualität ermöglicht eine Berechnung dr Belüftungsintensität anhand der CO₂- Analyse unter Berücksichtigung der tatsächlich im Raum befindlichen Personen.

Das Gerät misst gleichzeitig folgende Werte:

Kohlendioxid (CO₂)
Kohlenmonoxid (CO)
Atmosphärendruck
Temperatur
Relativer Feuchte

und berechnet:
Taupunkt
Feuchttemperatur
Absolute Feuchte
Mischungsverhältnis
Enthalpie

Dies gilt für alle abgeschlossenen Räume, die von Personen genutzt werden können. Küchen, Bäder, Umkleiden und Schwimmbäder zählen aufgrund ihrer hohen Luftfeuchtigkeit ebenso dazu. Hinsichtlich der Luftqualität sollten auch chemische, physikalische und biologische Schadstoffe berücksichtigt werden.
Die Geräte verfügen über ein breites Punktmatrix- Display mit einer Auflösung von 160 x 160 Punkten.

Typische Anwendungsbereiche:
Messung der Raumluftqualität und Komfortbedingungen in Schulen, Büros und abgeschlossenen Räumen
Analyse und Untersuchung des Sick- Building- Syndroms (Kopfschmerzen, Übelkeit, Reizungen) und der daraus resultierenden Folgen
Prüfung der HLK- Anlageneffizienz (Heizungs- Lüftungs- und Klimaanlagen)
Untersuchung der Raumluftqualität in Fabriken zur Optimierung des Mikroklimas und Verbesserung der Produktivität
Überprüfungen der Gebäudeautomation

Technische Daten:
Messgerät:
Abmessungen: 300 x 90 x 40mm³ (H x B x T) ( mit Sonde)
Material: ABS, Gummi
Display: Hintergrundbeleuchtete Punktmatrix, 160 x 160 Punkte, Anzeigebereich: 52 x 42mm²

Betriebsbedingungen:
Betriebstemperatur: -5 bis +50°C
Lagertemperatur: -25 bis +65°C
Betriebs- Luftfeuchte: 0 bis 85% r.F., nicht kondensierend
Schutzart: IP30
Messunsicherheit: ±1 Stelle bei 20°C

Stromversorgung:
Netzgerät (Code SWD-10): 12VDC/1A
Batterien: 4 x 1,2V NiMH- Akkus, Typ AA
Batteriestandzeit: 8h Dauerbetrieb im Messmodus

Serielle Schnittstelle:
Buchse. Mini- USB
Typ: USB 1.1 oder 2.0, nicht isoliert
Speicherkapazität: 67.600 Aufzeichnungen

Lieferumfang: IAQ Monitor Datenlogger- Set. Komplett mit : DeltaLog10- Software, Monitor und Datenverarbeitung auf PC, 4 x 1,2V NiMH- Akkus, Betriebsanleitung und Transportkoffer

Kohlendioxid (CO₂):
Sensor: NDIR Dual Wavelength (zwei Frequenzen)
Messbereich: 0 ... 5.000ppm
Sensor-Arbeitsbereich: -5 ... +50°C
Genauigkeit: ±50ppm ±3% des Messwertes
Auflösung: 1ppm
Temperaturabhängigkeit: 0,1% f.s./°C
Ansprechzeit (T₉₀): <120 s (Luftgeschwindigkeit = 2m/s)

Kohlenmonoxid (CO):
Sensor: Elektrochemische Zelle
Messbereich: 0 ... 500ppm
Sensor-Arbeitsbereich: -5 ... +50°C
Genauigkeit: ±3ppm ±3 % des Messwertes
Auflösung: 1ppm
Ansprechzeit (T₉₀): < 50s
Lebensdauer: >5 Jahre unter normalen Umgebungsbedingungen

Atmosphärendruck (Patm):
Sensortyp: Piezoresistiv
Messbereich: 750 ... 1.100 hPa
Genauigkeit: ± 1,5 hPa @ 25°C
Auflösung: 1hPa
Temperaturdrift: ±3hPa mit Temperatur -20 ... +60°C

Relative Feuchte (RH):
Sensortyp: Kapazitiv
Sensorschutz: Edelstahl-Gitterfilter (auf Anfrage 10 µm Sinterfilter P6 in AISI 316 oder 20µm Sinterfilter P7 in PTFE)
Messbereich: 0 ... 100% r. F.
Sensor-Arbeitsbereich: -20 ... +60°C
Genauigkeit: ±1,5 % r.F. (0 ... 90% r.F.)
                   ±2% r.F. (anderswo) für T= 15 ... 35°C
                   ±(1,5 +1,5% des Messwerts) % r.F. für T= -20 ... +60°C
Auflösung: 0,1°C
Temperaturabhängigkeit: ±2% im gesamten Temperaturbereich
Hysterese und Wiederholbarkeit: 1% r.F.
Ansprechzeit (T₉₀): <20s (Luftgeschwindigkeit = 2m/s) ohne Filter

Temperatur (T):
Sensortyp: NTC 10kOhm
Messbereich: -20 ... +60°C
Genauigkeit: ±0,2°C ±0,15% des Messwertes
Auflösung: 0,1°C
Ansprechzeit (T₉₀): <30s (Luftgeschwindigkeit = 2m/s)

Optionales Zubehör:
SWD-10   Netzgerät, -100 - 240 V AC/12 V DC/-1 A Netzspannung.
CP-23       Anschlusskabel mit Typ B Mini-USB-Stecker an der Geräteseite und USB 2.0-Stecker an der PC-Seite.
BAT-40    Ersatzbatterien mit integriertem Temperatursensor.
ECO-SURE-2E-CO   CO-Ersatzsensor
MINICAN-12-A-0     Stickstoffbehälter für CO und CO₂ -Kalibrierung bei 0ppm. 20 Liter
HD-37-36 Anschlussrohr-Set für CO-Kalibrierung
HD-37-37 Anschlussrohr-Set für CO2 -Kalibrierung
HD-33-0   33 % RH gesättigte Lösung zur Prüfung des Sensor für die relative Feuchte
