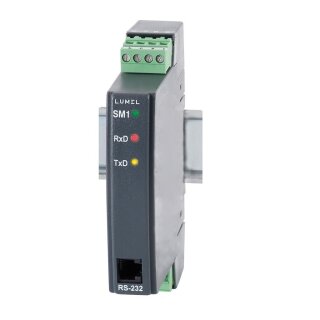

SM1, RS-485 MODBUS- Modul mit 2 Analogeingängen
Das 2- Kanal- Modul SM1 von LUMEL mit Analogeingängen wurde entwickelt, um Normsignale, Widerstands- oder Temperatursignale in digitale Daten umzuwandeln und diese über die RS-485 oder RS-232- Schnittstelle mithilfe des MODBUS- Protokolls zugänglich zu machen.
Die Messungen werden unabhängig voneinander in den beiden Kanäle ausgeführt. Die RS-485- und RS232- Schnittstellen- Ausgänge sind galvanisch von den Eingangssignalen und der Versorgungsspannung getrennt. Die Programmierung des Moduls ist über die RS-485- oder RS-232- Schnittstelle mithilfe der kostenlosen eCon- Software möglich.
Zum Lieferumfang des SM1- Moduls gehört ein Schnittstellenkabel zur Verbindung des Moduls mit einem Computer (RS-232 mit D9- Stecker).
Das SM1- Modul ermöglicht folgende Funktionen:
- Mathematische Operationen auf und zwischen den Messkanälen
- Umformung von gemessenen oder berechneten Werten anhand individueller linearer Kennlinie
- Speicherung von Minimal- und Maximalwerten für beide Kanäle
- Programmierung der Messwert- Mittelung
- Unterstützung der RS-485- und RS232- Schnittstellen im MODBUS- Protokoll in ASCII und RTU
Technische Daten:Eingänge (
bei Bestellung auswählen!): * 2 Spannungseingänge: 0-10V
* 2 Stromeingänge: 0/4-20mA
* 1 Spannungseingang 0-10V und 1Stromeingang 0/4-20mA
* 2 Pt100- Temperaursensor- und Widerstands- Eingang <400 Ohm
Ausgang: RS-485- Schnittstelle für MODBUS ASCII/RTU
Versorgungsspannung: 85-253VAC/DC oder 20-50VAC/DC (
bei Bestellung auswählen!).
