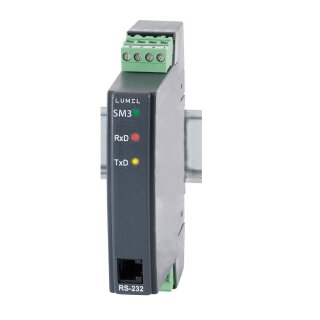

SM3, RS-485 MODBUS- Modul mit 2 Binäreingängen
Das SM3- Modul von LUMEL mit zwei Logikeingängen ist zur Erfassung von Logikzuständen von Binäreingängen geeignet, um sie für computergestützte Industriesysteme zugänglich zu machen, die auf der Basis der RS-485- Schnittstelle arbeiten.
Das Modul hat zwei Binäreingänge und eine RS-485- Schnittstelle mit den Übertragungsprotokollen MODBUS RTU und ASCII.
Die RS-485- und RS-232- Schnittstellen sind galvanisch von den Eingangssignalen und der Versorgungsspannung getrennt.
Die Programmierung des Moduls ist über die RS-485- oder RS-232- Schnittstelle möglich. Im SM3- Modul- Set befindet sich ein Schnittstellenkabel zum Anschluss an einen computer (RS-232)..
Modul- Parameter: - 2 Logikeingänge
- RS-485- Kommunikationsschnittstelle mit MODBUS RTU und ASCII Übertragungsprotokollen für den Betrieb in computergestützten Systemen, mit optischer Übertragungs- Signalisierung über LEDs
- Konfigurierbare Baudrate: 2400, 4800, 9600, 19299, 38400 Bit/s.
Modul als Impulswandler:Das SM3- Modul im Impulswandler- Betrieb ist dazu bestimmt, Messgeräte zu Computersystemen hinzuzufügen, die mit Impulsausgängen ausgestattet sind., z.B. Wattstundenzähler, Wärmezähler, Gasmesser, Durchflusswandler usw. Dann ermöglicht der SM3- Wandlerdas Fernauslesen von Zählerzuständen in automatisierten Abrechnungssystemen.
Der Impulswandler hat 2 Impulseingänge und eine RS-485- Schnittstelle mit MODBUS RTU- und ASCII- Übertragungsprotokollen, die seine Anwendung in Computersystemen mit LUMEL-3000, Wizcon, Fix, In Touch, Genesis 32 (Iconics) und anderen Visualisierungsprogrammen ermöglicht.
Signalwandler- Parameter:
- Zwei unabhängig voneinander konfigurierte Impulseingänge,
- programmierbarer aktiver Zustand der Eingänge (High- oder Low- Pegel der Eingangsspannung)
- programmierbarer Filter für Eingangsimpulse mit Pegel definierter Dauer (getrennt für High- und Low- Pegel)
- Impulszählung bis zum Wert 4.294.967.295 und mit Schutz gegen Löschen aus der Anwendungsebene
- Hilfsimpulszähler mit der Möglichkeit, sie jederzeit zu löschen
- nichtflüchtige Register, in denen das Gewicht der gezählten Impulse gespeichert ist
- 4 separate Register, die das Ergebnis der Zählerwert- Einteilungen mit Gewichtswerten der gezählten Impulse enthalten.
- RS-485 Kommunikationsschnittstelle mit MODBUS RTU- und ASCII- Übertragungsprotokollen für Computersysteme mit optischer Übertragungs- Signalisierung über LEDs
- konfigurierbare Baudrate: 2400, 4800, 9600, 19200, 134800 Bits/s
- Programmierschnittstelle auf der Frontseite vom Typ RJ (TTL- Pegel)
- verschiedene möglichkeiten zur Konfiguration der Übertragungsparameter:
- programmiert - über die Programmierschnittstelle RJ auf der Frontseite
- programmiert - von der Anwendungsebene über den RS-485- Bus
- Speicherung des Zählerzustands im nichflüchtigen Speicher, zusammen mit der CRC- Prüfsumme
- Zählung von Versorgungsspannungs- Ausfällen
- Erkennung von Ernstfall- Zuständen
Technische Daten:
Logikeingang: logische 0: 0-2,4V; logische 1: 3,4-24V
Zählereingang: O-4.294.967.295 Impulse; min. Impulszeit: 0,5ms
Ausgang: Digitale Schnittstelle: RS-485, MODBUS ASCII/RTU
Versorgungsspannung: 85-253VAC/DC oder 20-50VAC/DC (bitte bei der Bestellung auswählen!)
Abmessungen: 22.5 x 120 x 100mm³
Gewicht: <300g
Gehäuseschutzart: IP40 (Front); IP20 (Anschlussklemmen)
