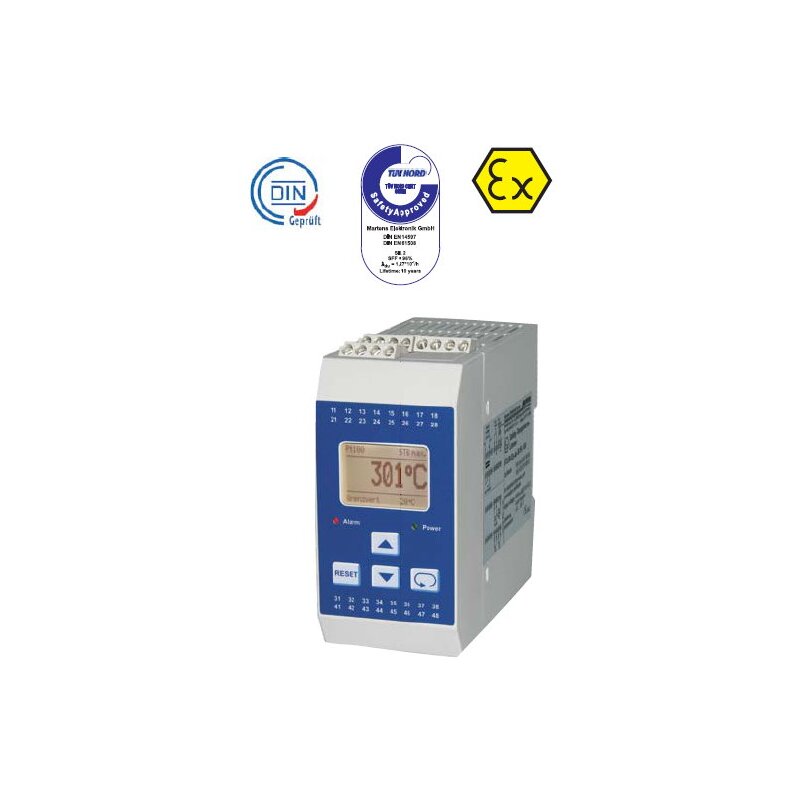

STL50Ex-1-1R-5, Sicherheits- Temperaturbegrenzer für Pt100, 24VDC
-
Einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
-
Zertifiziert nach DIN EN 14597 SIL2
-
Eingang Pt100, eigensicher ATEX II (1) G [Ex ia] IIC/IIB, bzw. II (1) D [Ex iaD]
-
Alarmausgang: 1 Relaiswechsler
-
Programmierung mittels hinergrundbeleuchtetem Grafik- Display
Merkmale:Der Sicherheits-Temperaturbegrenzer STL50Ex wird überall dort eingesetzt, wo thermische Prozesse im explosionsgefährdeten Bereich (bis Zone 0) überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.), schaltet der STL50Ex ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED "ALARM" und die Hintergrundbeleuchtung des Displays leuchten. Auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 17-18 ein 24 V DC-Signal für eine externe Alarmmeldung an.
Kurzinformation:Programmierung:
Das Gerät wird über die frontseitigen Tasten in Verbindung mit dem Grafikdisplay programmiert.
Betriebsarten: Das Gerät ist einsetzbar als:
-
STB: Maximum- oder Minimum- Überwachung mit Selbsthaltung .Reset nach Wegfall der Störung durch Betätigung der frontseitigen Taste oder eines extern angeschlossenen Tasters
-
ASTB: wie vor, jedoch zur Überwachung der Abgastemperatur
-
STW: Maximum- oder Minimum-Überwachung ohne Selbsthaltung. Reset automatisch bei Rückkehr in den zulässigen Bereich
Die Schalthysterese wirkt immer in Richtung sicherer Bereich.
Fehlerspeicher:
Der letzte Fehler wird als Klartext gespeichert und kann in der Arbeitsebene aufgerufen und gelöscht werden.
Temperaturfühler:
Achtung: Das Gerät darf nur mit nach DIN EN 14597 zugelassenen Temperaturfühlern betrieben werden!
Technische Daten:
Eingang Pt100: Explosionsschutz ATEX II (1) G [Ex ia] IIC/IIB, bzw. II (1) D [Ex iaD]
Zulassung: TÜV 07 ATEX 554295
Pt100- Fühler: -100,0 bis +600,0°C, 3-Leiter, max. Leitungswiderstand 4Ohm/Leitung, Fühlerstrom <1mA (keine Eigenerwärmung)
Ausgang: Relais, 1 x Wechsler
Hilfsspannung: 24VDC ± 15%
Gehäusematerial: Polyamid (PA) 6.6 UL94 V-0
Gehäuse: für Tragschienenmontage TS35
Grundfläche: 50x100 mm² (BxH)
Aufbauhöhe: 110 mm
Gewicht: ca. 450g
Anschluss: Schraubklemmen 0,14 bis 2,5mm²
Schutzart: IP20, DIN EN 60529, BGV A3
Achtung: Sensoren müssen separat bestellt werden!
