TGE-0003, Tinytag Energy Logger- Set, nichtinvasiver Energie- Datenlogger
- Mit tropfenförmigen Ø38mm- Messspulen
- Hohe Genauigkeit: Nur 2% bei Leistungsmessung!
- Leicht zu bedienen, selbstkonfigurierend
- Zeichnet Strom, Spannung, Leistung und Leistungsfaktor auf
- Speicher für 6 Wochen (bei Aufzeichnung alle 5 min)
- Sicher und nichtinvasiv (ohne Auftrennen der Stromkreise)
- Klein, portabel und leichtgewichtig
- Kostengünstig
- Einzel- und Dreiphasen- Überwachung
- Kann ohne PC gestartet werden
- Komfortable Software im Lieferumfang

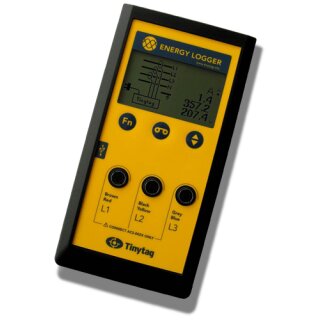

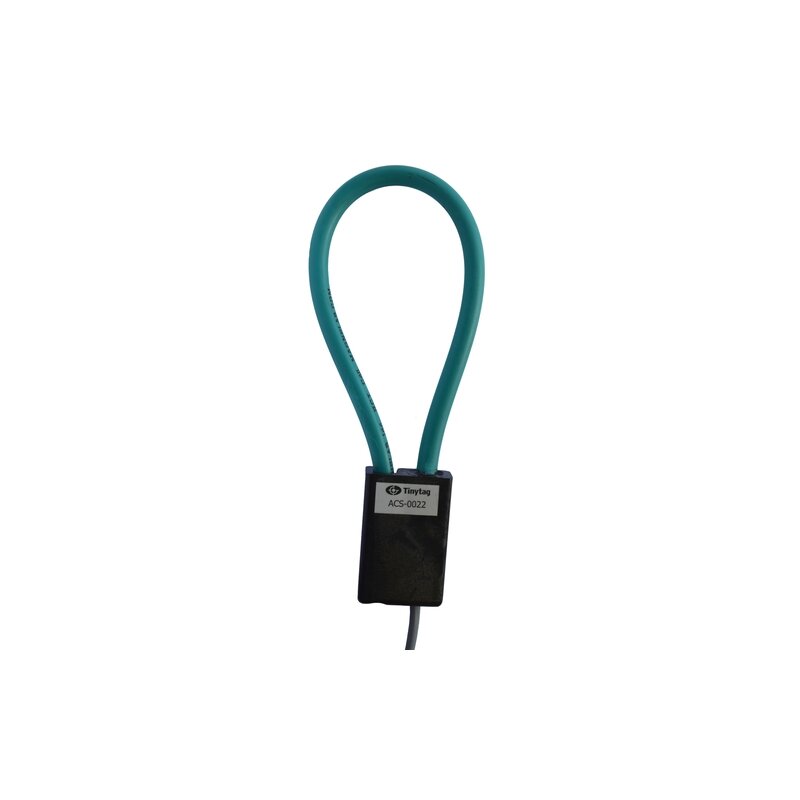

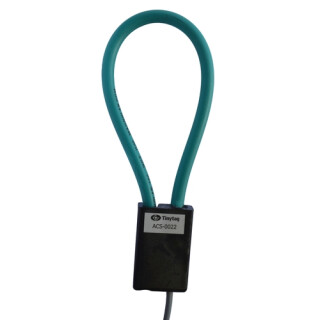

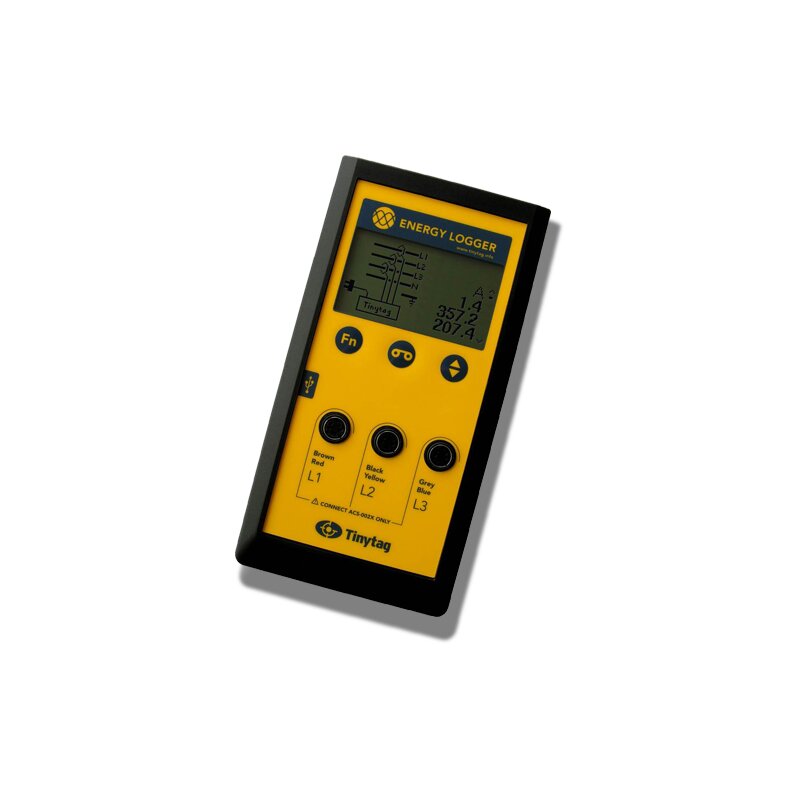

Für Anwendungen an Orten, die schwer zugänglich sind oder der Platz begrenzt ist, gibt es nun das Energy- Logger- Set TGE-0003 mit kleineren, tropfenförmigen Rogowski- Spulen. Das Set enthält alles, was Sie benötigen, einschließlich 3 kleiner Spulen mit Durchmesser 38 mm.
Dies ist ein hochgenaues, preiswertes Messgerät mit Datenlogger für Effektivströme, Effektivleistung und Leistungsfaktor in 1- oder 3-phasigen Stromnetzen. Die gespeicherten Messwerte können später in den PC geladen werden und dort gespeichert, angezeigt und ausgedruckt oder auch in Tabellenkalkulations- Programme exportiert werden. Mit dem Energy Logger können Stromverbrauchs- Profile erstellt werden, die Grundlagen für Energiesparmaßnahmen sind.
Der Energy Logger wird vorzugsweise in folgenden Branchen eingesetzt:
- Universitäten, Architektur- Hochschulen
- Energieberatung
- Elektrogeräte- Hersteller
- Gebäude- Management
- Energieversorger, Stadtwerke
- Produktionsleitung
Download YouTube- Präsentation:
Hauptmerkmale:
Portabel: Das Gerät wird mit eigener Tragetasche geliefert. Es ist klein und leicht und dadurch ideal für den Einsatz bei Ortsbegehungen.
Einfache Anwendung: Wählen Sie die benötigte Anschluss- Art und der Logger zeigt Ihnen schrittweise Anweisungen für die Spulen- und Kabelanschlüsse an.
Schnelle und leichte Anbringung der Spulen: Der Strom wird über nichtinvasive flexible Rogowskispulen gemessen, die einfach um die Leiter herum (wo größere starre Stromzangen nicht passen würden), eingeklickt werden und der Spannungswert wird über eine Standard- Netzleitung mit Schuko- Stecker abgegriffen.
Selbst- Konfiguration: Sobald es angeschlossen ist, konfiguriert es sich selbst, und die Strom-, Spannungs-, Leistungs- und Leistungsfaktor- Messwerte werden angezeigt.
Keine komplizierten Einstell- Prozeduren: Die Stromspulen müssen nicht in der Stromflussrichtung angeschlossen werden und sie müssen nicht speziellen Anschlussbuchsen zugeordnet werden. Die mitgelieferten Spulen können um Stromleiter mit bis zu 85mm Durchmesser angeschlossen werden.
Stichproben oder Langzeit- Aufzeichnung: Das Gerät kann für Stichproben oder für Langzeit- Aufzeich
nungen zur Erstellung von Stromverbrauch- Profilen eingesetzt werden.
PC vor Ort nicht erforderlich, um die Protokollierung zu starten: Drücken Sie einfach eine Taste auf dem Logger, und die Protokollierung kann mehrfach gestartet und gestoppt werden, um die Überwachung von unterschiedlichen Betriebsmitteln bei einer Ortsbegehung zu ermöglichen. Es werden separate Dateien für jede Messreihe angelegt, für die Darstellung in der Tinytag Explorer- Software.
Einfacher Download, Anzeige und Datenmanagement: Die Daten werden über die intuitive Tinytag Explorer- Software angezeigt und verwaltet und können einfach in Tabellenkalkulationsprogramme wie Excel exportiert werden. Für die Profil- Erstellung von Gebäuden können die Daten mit Temperatur- und relative Feuchte- Daten anderer Logger der Tinytag- Palette kombiniert werden.
Aufhängung: Der Logger hat einen Haftmagneten auf der Gehäuserückseite und kann während des Betriebes an Metall- Oberflächen geheftet werden.
Anzeige: Das Gerätedisplay zeigt den momentanen Effektivstrom von allen drei Phasen an, die momentane Effektivspannung und die momentane Gesamtleistung.
Automatische Software- Berechnungen: Wenn Daten in die Tinytag Explorer-Software heruntergeladen werden, werden folgende Informationen berechnet und angezeigt:
- Strom- Spitzenwert und -Mittelwert
- Leistungs- Spitzenwert und - Mittelwert
- Gesamtleistungs- Spitzenwert und Mittelwert
- Energieverbrauchs- Informationen (kWh)
- Ein Leistungsfaktor für jede Phase
Automatische Kurvenform- Erkennung: Die Spannungs- Referenz zeichnet die Kurvenform von einer der Phasen auf und diese wird auch als Referenz für die anderen beiden gebraucht.
Hohe Genauigkeit: Der Logger tastet einen 5kHz- Daten- Burst alle paar Sekunden ab und erstellt ein genaues Profil der Kurvenform. Dadurch ist das Gerät Spitze beim genauen Erfassen von induktiven und komplexen Lasten, dort wo die Kurvenform keine echte Sinusform hat.
Datenloggen: Wenn Dreiphasen- Strom und Spannung aufgezeichnet werden, speichert das Gerät 6 Wochen lang Messwerte im voreingestellten 5min- Intervall (dieses kann beliebig von 30s bis 10 Tage über die Explorer- Software geändert werden).
Backup- Batterien: Wenn die Netzanschluss- Leitung angeschlossen ist, wird der Logger über die Netzspannung gespeist. Wenn Ströme ohne angeschlossene Netzspannung aufgezeichnet werden, kann das Gerät 2 Monate lang aufzeichnen, mit Hilfe der 4 vom Anwender austauschbaren AA- Batterien.
Der TGE-0001 Energy Logger wird im Koffer mit folgendem Zubehör geliefert:
3 x ACS-0020: Standard- Rogowski- Messspulen, Ø85mm
1 x SWCD-0090: Tinytag Explorer- Software
1 x CAB-0030: UK- Netzanschluss- Leitung
1 x CAB-0031: EU- Netzanschluss- Leitung
1 x CAB-0032: USB- Schnittstellenkabel
1 x 9800-0112: deutsches Bediener- Handbuch
Technische Daten:
Messbereiche:
Strom: 2.000A AC eff (momentaner Spitzenstrom)
Nennspannung: 200-253V AC
Nennfrequenz: 50/60Hz
Anzeige- Auflösung:
Strom: 0,1A
Spannung: 0,1V
Leistung: 0,1 oder 0,01kW, abhängig von der Höhe der gemessenen Belastung
Genauigkeit
Effektivstrom: 1% des Messwerts ±0,5A (über 10A)
Effektivspannung: 0,5% des Messwerts
Leistung (kW): 2% des Messwerts
Leistungsfaktor: <0,02 Fehler (über 1kW)
Abtastfrequenz: 5kHz- Messwerte- Burst alle 2s
Mess- Spulen:
Messprinzip: Rogowskispule
absoluter Maximalstrom: 5kA AC eff
Spulen- Dicke: Ø8mm
Spulen- Innendurchmesser: 38mm (typisch)
Kabellänge: 1m
Datenlogger:
Aufzeichnungs- Intervall: 30s bis 10 Tage
Speicherkapazität: 6 Wochen bei Aufzeichnungsintervall: 5min
Betriebstemperaturbereich: 0 bis +50°C
Betriebs- Luftfeuchte: max. 95% (nicht kondensierend)
Max. Betriebs- Höhe über NN: 3.000m
PC- Anschluss: USB- Schnittstelle
Spannungsversorgung (Backup): 4 x 1,5V AA (Mignon) Alkali- Batterien
Batterie- Standzeit: typisch 60 Tage, bei einer Batteriekapazität von 2500mAh.
Haftmagnet auf der Geräte- Rückseite zum Befestigen des Loggers auf ferromagnetischen Oberflächen
Gehäuse- Abmessungen: 195 x 102 x 50mm³ (L x B x T)
Gewicht Datenlogger: 600g, incl. Batterien
Garantie: 1 Jahr auf Herstellungsfehler
Zulassungen:
EMV: EN 61326-1; CE
Sicherheit: EN 61010-1: 2010,
IEC 61010-1 (3. Auflage): 2010
Bitte beachten: Dieses Produkt wird nur in der EU und in Australien verkauft!
