Das Automotive Diagnostics Kit ADK610004DW enthält eine Auswahl an TiePie-Automotive-Produkten, die ordentlich in einem schützenden Transportkoffer verpackt sind.
Die Hauptkomponente des Automotive Diagnostics Kit ADK610004DW ist der Automotive Test Scope ATS610004DW-XMSG. Der differentielle Automotive Test Scope ATS610004DW-XMSG kann über eine Ethernet-Verbindung (LAN, WiFi oder WAN) sowie weiterhin über eine USB 2.0 / 3.0-Verbindung verwendet werden. Der integrierte Akku ermöglicht es dem Automotive Test Scope ATS610004DW-XMSG, vollständig kabellose differential Messungen durchzuführen.
Platzieren Sie den Automotive Test Scope ATS610004DW-XMSG in der Nähe des Motorraums und verbinden Sie seine Eingänge mit den Punkten, die Sie messen möchten. Ihr Computer kann in sicherer Entfernung verbleiben und über WiFi mit dem Automotive WiFiScope verbunden werden, das als Access Point fungiert. Keine umständlichen USB-Kabel zwischen dem Oszilloskop und dem Computer, die Ihre Flexibilität einschränken.
Die hohe Abtastrate und der große Speicher des Automotive Test Scope ATS610004DW-XMSG sind sehr nützlich, um längere schnelle Signale wie CAN-Bus-Kommunikationen zu erfassen und zu analysieren.
Mehrere andere Produkte sind enthalten, um häufige und weniger häufige Automobilprobleme wie Sensorfehler, Aktuatorfehler, Zündprobleme, Timing-Probleme, Leistungsdefizite usw. zu diagnostizieren und zu lösen. Weitere Beispiele für gelöste Automobilprobleme finden Sie in den automotiven Artikeln.

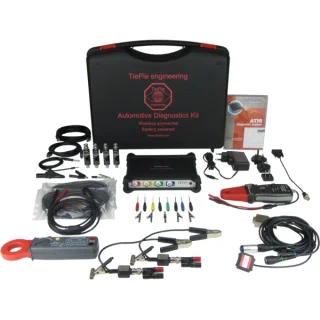

Der Inhalt dieses vielseitigen Automotive Diagnostics Kit Basic ADK610004DW umfasst:
- 1x Automotive Test Scope ATS610004DW-XMSG - 1 GSa/s vierkanaliger Automotive WiFi-Oszilloskop mit differenziellen / single-ended umschaltbaren Eingängen mit Safe Ground-Schutz, SureConnect, Widerstandsmessung, 250 MHz Bandbreite, 14 Bit Auflösung und 256 Mpts Speicher
- 4x Messleitung TP-C1312B - 3 m lange, BNC auf Banana, rauscharmen differentiellen Messleitung
- 1x Back Probe TP-BP85 - Set von 8: Grün, Blau, Gelb, Rot, 4x Schwarz - 8 dünne und flexible Back Probes, 1000 V CAT III mit 4 mm Banana-Buchse
- 2x Zündabnehmer TP-IP250 - Kapazitiver Zündabnehmer für den Anschluss an einen Zündkabel
- 1x Stromzange TP-CC80 - 80 A Stromzange mit 2% Genauigkeit und 4 mm geschützten Banana-Buchsen
- 1x Stromzange TP-CC600 - 600 A Stromzange mit 3% Genauigkeit und 4 mm Banana-Buchsen
- 1x Beschleunigungssensor TP-ACC20 - 09 - Beschleunigungssensor mit 2 Achsen, ±2 g Bereich mit 420 mV/g Empfindlichkeit
- 4x Differenzieller Dämpfer TP-DA10 - Differenzieller 1:10 Dämpfer, bewertet auf 300 V mit 25 MHz Bandbreite
- 1x Krokodilklemme TP-AC50B - 5 Krokodilklemmen mit 10 mm Klemmbereich und 4 mm Banana-Buchse, bewertet bis zu 60V
- 1x Handyscope / WiFiScope Netzteil - Zur Stromversorgung des Oszilloskops und zum Laden des Akkus
- 1x Erdungskompensationskabel TP-GCC150 - Um Messfehler bei differentiellen Messungen zu vermeiden, wird die externe Stromversorgung verwendet und das zu prüfende Gerät ist nicht geerdet
- 1x Sondenkompensationskabel TP-DB9-BNC-30 - Zur Kalibrierung von Standard-Oszilloskopsonden mit dem eingebauten Kalibrierungssignal
- 1x USB 3.0 Kabel, 1,5 m Länge
- 1x Netzwerkkabel, 3 m Länge
- 1x Transportkoffer BB454 - Transportkoffer für alle oben genannten Artikel
Optionen:
Kit Lite: derselbe Inhalt wie Basic + ATIS Lite - Automotive Test and Information System Lite ist eine umfassende Wissensdatenbank mit allgemeinen Informationen, die dem Kfz-Techniker bei der Diagnose von Fahrzeugproblemen helfen.
Kit Pro: derselbe Inhalt wie Basic + ATIS Pro - Automotive Test and Information System Pro ist eine umfassende Wissensdatenbank mit allgemeinen und markenspezifischen Informationen, die dem Kfz-Techniker bei der Diagnose von Fahrzeugproblemen helfen.
