TP-ACC20, TiePie 2-Achsen- Accelerometer
Das Accelerometer TP-ACC20 ist ein zweiachsiger Beschleunigungssensor, kombiniert mit einer manuellen, externen Auslösetaste, entwickelt für die Verwendung mit den folgenden TiePie- Oszilloskopen:
Bestellnummer TP-ACC20-25:
- Handyscope HS3
- Handyscope HS4
- Handyscope HS4 DIFF
- WiFiScope WS4 DIFF
und
Bestellnumme TP-ACC20-09:
- Handyscope HS5
- Handyscope HS6
- Handyscope HS6 DIFF
- WiFiScope WS5
- WiFiScope WS6
- WiFiScope
- WS6 DIFF
Dieses Gerät ist ein zweiachsiger Beschleunigungssensor mit geringem Stromverbrauch und Spannungsausgängen. Er kann Beschleunigungen in zwei Achsen bis ±2g messen. Er kann sowohl dynamische Beschleunigung als auch statische Beschleunigung (Schwerkraft) messen. Mit dem Accelerometer TP-ACC20 und einem TiePie- Oszilloskop können auch Geschwindigkeit und Verschiebung gemessen werden.
Beschleunigungsmessungen werden in vielen Industriezweigen eingesetzt, um Vibrationen in mechanischen Systemen zu prüfen und zu vermeiden oder um bewegte Objekte zu verfolgen.
Zur Messung der Beschleunigung stehen verschiedene Sensoren zur Verfügung, die die Beschleunigung in ein elektrisches Signal umwandeln, das mit einem Standardmessgerät gemessen werden kann.
Der Beschleunigungsmesser TP-ACC20 ist in 2 Modellen mit unterschiedlichen Anschlüssen erhältlich, einem 25-poligen und einem 9-poligen D-Sub-Anschluss. (Bitte bei der Bestellung auswählen!)

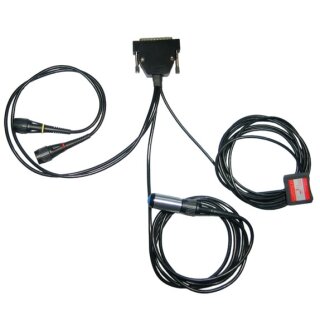

Der Beschleunigungssensor des Accelerometers TP-ACC20 ist in einem kleinen Gehäuse mit einem langen, dünnen, flexiblen Kabel untergebracht. Das Gehäuse enthält starke Magnete, um den Sensor ohne Schrauben oder Klammern an magnetischen (Stahl-) Oberflächen zu befestigen. Eine Seite des Gehäuses enthält ein Klettband, um den Sensor an Gewebe- Oberflächen zu befestigen.
Das AccelerometerTP-ACC20 enthält außerdem eine manuelle, externe Triggertaste. Diese Taste kann verwendet werden, um Messungen in Situationen manuell zu triggern in denen aus den Eingangssignalen keine Triggerbedingung abgeleitet werden kann. Der manuelle externe Auslöseknopf hat ein solides Aluminiumgehäuse und ist mit einer BNC- Buchse ausgestattet. Ein langes flexibles Kabel mit einem BNC- Stecker wird verwendet, um den Knopf mit dem Instrument zu verbinden.
Technische Daten:
| Sensor- Messbereich: |
±2g |
| Empfindlichkeit: |
420mV/g typisch |
| Null g- Ruhepegel: |
1,5V typisch |
| Zero g offset vs. temperature: |
<±0.5mg/°C |
| Bandbreite: |
500Hz |
| Sensor- Resonanzfrequenz |
5,5kHz typisch |
| Spannungsversorgung: |
über die Erweiterungs- Buchse des Messgeräts, <0,5mA |
| Abmessungen: |
|
| Breite: |
35mm |
| Höhe: |
30mm |
| Dicke: |
9mm |
| Gewicht: |
20g |
| Kabellänge: |
2,5m |
| Abmessungen: |
|
| Länge (ohne Kabel): |
47mm |
| Durchmesser: |
18mm |
| Anschluss Taste: |
BNC- Buchse |
| Anschluss Kabel: |
isolierter BNC- Stecker |
| Kabellänge: |
2m |
| |
TP-ACC20-09 |
TP-ACC20-25 |
| Steckertyp: |
9-poliger D-Sub-Stecker |
25-poliger D-Sub- Stecker |
| Passende Messgeräte: |
Handyscope HS5
Handyscope HS6
Handyscope HS6 DIFF
WiFiScope WS5
WiFiScope WS6
WiFiScope WS6 DIFF |
Handyscope HS3
Handyscope HS4
Handyscope HS4 DIFF
WiFiScope WS4 DIFF |
| |
| Accelerometer- Sensor Signalanschluss: |
2 |
| Anschluss: |
isolierte BNC- Stecker |
| Kabellänge: |
50cm |
| Gesamtgewicht: |
200g |
